Sistemi di lubrificazione automatica per dumper articolati

I dumper articolati sono ampiamente utilizzati in ambito minerario, nell'edilizia infrastrutturale e nei grandi progetti di movimento terra, offrendo prestazioni eccezionali in condizioni difficili grazie alle loro superiori capacità fuoristrada e all'elevata capacità di carico.

Tuttavia, queste macchine operano tipicamente in modo continuo per periodi prolungati sotto carichi pesanti, forti vibrazioni, polvere e terreni complessi, imponendo requisiti estremamente elevati alla lubrificazione delle parti mobili critiche. Una lubrificazione insufficiente può portare a un'usura eccessiva di perni, boccole e cuscinetti, riducendo l'affidabilità dell'attrezzatura e aumentando i costi di manutenzione.

L'installazione di un sistema di lubrificazione automatica garantisce una lubrificazione continua e precisa dei componenti critici, riducendo i tempi di fermo e prolungando la durata dell'attrezzatura.

Questo articolo presenta 17 punti critici di lubrificazione sui dumper articolati e fornisce una soluzione completa di sistema di lubrificazione centralizzata basata sulla pompa elettrica di lubrificazione CISOLUBE GT o GP203 + distributore progressivo DSP/DSPP.

I. Perché i dumper articolati necessitano di sistemi di lubrificazione automatica

I dumper articolati hanno numerosi punti di articolazione ad alto carico, cuscinetti e perni di collegamento, che richiedono lubrificazione continua durante il funzionamento.

L'applicazione manuale tradizionale di grasso incontra tipicamente i seguenti problemi:

1. Punti di lubrificazione ampiamente distribuiti, con conseguente bassa efficienza di manutenzione.

2. Alcuni punti di lubrificazione sono nascosti e facili da dimenticare.

3. Cicli di lubrificazione instabili, che accelerano l'usura dei componenti.

4. Consumo eccessivo di grasso, con conseguente spreco. I sistemi di lubrificazione centralizzata automatica, attraverso un'erogazione programmata, quantitativa e uniforme di grasso, garantiscono una lubrificazione stabile in ogni punto, risolvendo così completamente i problemi sopra indicati.

II. 17 punti chiave di lubrificazione nei dumper articolati

Un tipico dumper articolato richiede solitamente la lubrificazione di circa 17 punti chiave.

Questi punti di lubrificazione sono principalmente distribuiti nei seguenti sistemi:

1. Sistema di sterzo

Perno del cilindro di sterzo sinistro

Perno del cilindro di sterzo destro

Questi componenti influenzano direttamente la prontezza dello sterzo e la stabilità di guida del veicolo.

2. Struttura di articolazione centrale

Perno di articolazione centrale

Questo componente collega i telai anteriore e posteriore del veicolo ed è la struttura centrale per lo sterzo articolato, sopportando anche carichi meccanici significativi.

3. Sistema di oscillazione delle sospensioni

Boccola di oscillazione del braccio di trazione

Questo meccanismo assorbe urti e vibrazioni generati durante il funzionamento del veicolo.

4. Sistema di sollevamento del cassone

Perno di base del cilindro di sollevamento

Perno dell'estremità dello stelo del cilindro di sollevamento

Una buona lubrificazione garantisce un funzionamento regolare e affidabile del meccanismo di sollevamento.

5. Struttura di cerniera del cassone

Perno della cerniera del cassone

Perno della cerniera del portellone posteriore

Questi componenti si muovono frequentemente durante le operazioni di carico e scarico, richiedendo quindi una lubrificazione continua.

6. Altri punti di collegamento strutturale

A seconda del modello di veicolo, possono essere inclusi anche i seguenti punti di lubrificazione:

Perno della biella della sospensione

Perno di collegamento del telaio

Giunto della barra stabilizzatrice

Punti di cerniera strutturale

In generale, un dumper articolato ha tipicamente circa 17 punti di lubrificazione che richiedono lubrificazione regolare.

III. Soluzione di lubrificazione automatica CISOLUBE per dumper articolati

Per le esigenze di lubrificazione delle attrezzature pesanti, CISOLUBE offre soluzioni affidabili di sistemi di lubrificazione centralizzata automatica.

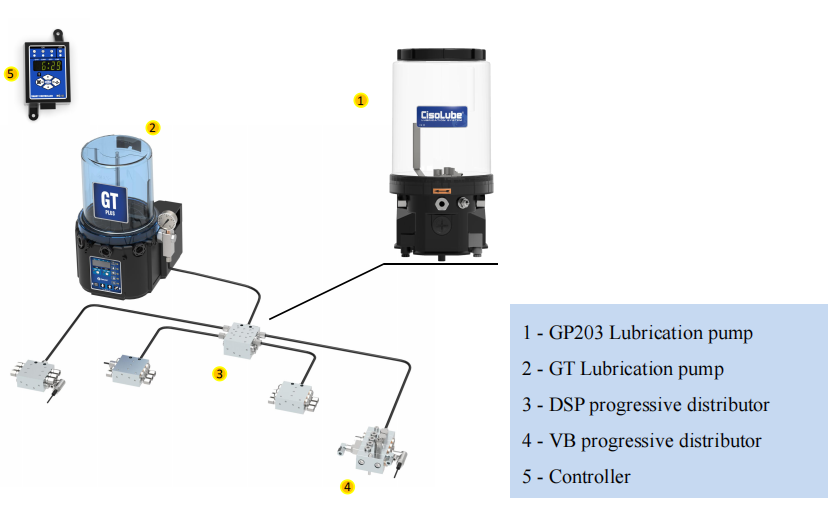

(I.) I sistemi tipici includono:

1. Pompa elettrica di lubrificazione GT o GP203

2. Distributore progressivo DSP o DSPP

3. Linee di lubrificazione ad alta pressione

4. Controller e sistema di monitoraggio

Questa configurazione appartiene al sistema di lubrificazione progressiva, ampiamente utilizzata in:

Macchine da costruzione

Attrezzature minerarie

Veicoli pesanti

Macchine e attrezzature agricole

(II.) Selezione della pompa di lubrificazione: pompe elettriche di lubrificazione GT e GP203

La pompa di lubrificazione è il nucleo di potenza del sistema di lubrificazione automatica.

Le pompe elettriche di lubrificazione serie CISOLUBE GT e pompe elettriche di lubrificazione GP203 sono progettate specificamente per attrezzature pesanti.

Caratteristiche principali

1. Uscita di grasso ad alta pressione

2. Controllo automatico del ciclo di lubrificazione

3. Compatibile con grasso NLGI 0–2

4. Design compatto e facile installazione

5. Adatto per ambienti con forti vibrazioni e polverosi

Per dumper articolati con 17 punti di lubrificazione, sia il GT che il GP203 forniscono una fornitura di grasso stabile e affidabile.

(III.) Distribuzione della lubrificazione: distributore progressivo DSP/DSPP

Il distributore progressivo CISOLUBE DSP e il distributore progressivo DSPP sono utilizzati per distribuire con precisione il grasso a ogni punto di lubrificazione.

Principio di funzionamento

Quando il grasso entra nel distributore:

1. Il pistone interno si muove in sequenza

2. Ogni uscita eroga una quantità misurata di grasso

3. Ogni punto di lubrificazione riceve lubrificazione in sequenza.

Vantaggi tecnici

1. Dosaggio preciso del grasso

2. Espandibile a più punti di lubrificazione

3. Design robusto adatto per attrezzature gravose

4. Alta affidabilità anche in ambienti difficili

Combinando più distributori, il sistema può coprire facilmente 17 o più punti di lubrificazione.

(IV.) Flusso di lavoro del sistema di lubrificazione automatica

Il sistema funziona come segue:

1. Il controller avvia la pompa di lubrificazione.

2. Il grasso viene erogato alla linea principale di alimentazione dell'olio.

3. Il grasso entra nel distributore progressivo DSP/DSPP.

4. Il distributore eroga in sequenza il grasso a ogni punto di lubrificazione.

5. Il sistema si arresta automaticamente al termine del ciclo di lubrificazione.

6. Il sistema può funzionare automaticamente in base agli intervalli di tempo di lubrificazione impostati, garantendo una lubrificazione continua e affidabile dell'attrezzatura durante il funzionamento.

(V.) Vantaggi del sistema di lubrificazione automatica

L'installazione del sistema di lubrificazione automatica CISOLUBE sui dumper articolati offre diversi vantaggi:

1. Ridotta usura dell'attrezzatura.

2. La lubrificazione continua riduce l'attrito e prolunga la vita di perni, boccole e cuscinetti.

3. Ridotti costi di manutenzione.

4. La lubrificazione automatica riduce l'ingrassaggio manuale e lo spreco di grasso.

5. Maggiore affidabilità dell'attrezzatura.

6. I componenti critici sono sempre ben lubrificati.

7. Maggiore efficienza produttiva.

8. Riduzione dei tempi di fermo per manutenzione manuale, aumentando l'utilizzo dell'attrezzatura.

9. Durata prolungata dell'attrezzatura.

10. Usura significativamente ridotta sui collegamenti strutturali.

IV. Conclusione

Per i dumper articolati che operano in ambienti minerari e ingegneristici, l'installazione di un affidabile sistema di lubrificazione centralizzata automatica è diventata una parte essenziale della manutenzione delle attrezzature.

Utilizzando la pompa di lubrificazione CISOLUBE GT o GP203 insieme al distributore progressivo DSP o DSPP, è possibile fornire una lubrificazione precisa e affidabile a circa 17 punti critici di lubrificazione, riducendo significativamente i costi di manutenzione e migliorando le prestazioni dell'attrezzatura.

V. Domande frequenti (FAQ)

1. Che cos'è un sistema di lubrificazione automatica per dumper articolati?

Un sistema di lubrificazione automatica è una soluzione di lubrificazione centralizzata che fornisce automaticamente grasso a più punti di lubrificazione tramite una pompa di lubrificazione e un distributore, riducendo così l'usura e migliorando l'affidabilità dell'attrezzatura.

2. Quanti punti di lubrificazione si trovano tipicamente su un dumper articolato?

La maggior parte dei dumper articolati richiede la lubrificazione di circa 17 punti critici di lubrificazione, tra cui:

Perno del cilindro di sterzo

Perno di articolazione centrale

Perno di sollevamento del cassone

Punti di collegamento delle sospensioni, ecc.

3. Quali tipi di attrezzature utilizzano sistemi di lubrificazione automatica? I sistemi di lubrificazione automatica sono ampiamente utilizzati in:

Macchine da costruzione

Attrezzature minerarie

Escavatori

Pale gommate

Dumper articolati

Macchine e attrezzature agricole

4. Perché scegliere un sistema di lubrificazione progressiva?

I sistemi di lubrificazione progressiva garantiscono che ogni punto di lubrificazione riceva grasso in sequenza e possono rilevare rapidamente i blocchi, rendendoli ampiamente utilizzati nella lubrificazione di attrezzature pesanti.

5. Perché scegliere un sistema di lubrificazione CISOLUBE?

I sistemi di lubrificazione CISOLUBE presentano:

Alta affidabilità

Lubrificazione a dosaggio preciso

Costruzione robusta e durevole

Ideali per la lubrificazione di attrezzature minerarie e macchinari pesanti che operano in condizioni difficili.
