Sistema di lubrificazione automatica per impianti di perforazione rotativa a foro da mina

I. Panoramica del sistema di lubrificazione automatica per perforatrici rotative

Le perforatrici rotative per fori da mina sono ampiamente utilizzate nei settori minerario, di scavo di gallerie ed energetico. Queste macchine operano in condizioni di lavoro estremamente gravose, tra cui elevati livelli di polvere, forti vibrazioni e funzionamento continuo a carichi elevati.

Un sistema di lubrificazione automatica (sistema di lubrificazione centralizzata) garantisce una lubrificazione continua e precisa di tutti i componenti critici, migliorando significativamente l'affidabilità delle apparecchiature e riducendo i costi di manutenzione.

II. Analisi dei punti di lubrificazione delle perforatrici rotative per fori da mina

1. Principali punti di lubrificazione

Le tipiche perforatrici rotative includono i seguenti punti di lubrificazione:

Meccanismo di rotazione (cuscinetto di rotazione, ingranaggi)

Sistema di avanzamento (guide, componenti scorrevoli)

Punti di connessione delle aste di perforazione

Sistemi di cuscinetti (cuscinetti dell'albero principale, cuscinetti volventi)

Catene e componenti di trasmissione

Punti di lubrificazione ausiliari idraulici

Numero tipico di punti di lubrificazione: 15–30 (a seconda della configurazione del modello)

2. Problemi della lubrificazione manuale

Lubrificazione non uniforme e punti di lubrificazione saltati

Sovralubrificazione o sottolubrificazione che causano usura o sprechi

Rischi per la sicurezza dovuti a punti di lubrificazione in posizioni elevate

Contaminazione da polvere che influisce sulla qualità del grasso

Frequenti tempi di fermo macchina e costi di manutenzione elevati

Conclusione: la lubrificazione manuale non può soddisfare i requisiti delle moderne attrezzature minerarie.

III. Configurazione del sistema di lubrificazione automatica per perforatrici

1. Tipi di sistema raccomandati

Per ambienti minerari gravosi, si raccomandano i seguenti sistemi:

Sistema di lubrificazione centralizzata

Sistema di lubrificazione a linea singola

2. Componenti del sistema

Una configurazione tipica include:

Pompa elettrica per grasso Lubestar

Distributore progressivo a linea singola VL-1

Linee di lubrificazione principali + sistema di tubazioni di derivazione

Controller (temporizzatore o sistema di controllo basato su PLC)

Questa configurazione fornisce una soluzione di sistema di lubrificazione automatica a grasso stabile ed efficiente per le perforatrici minerarie.

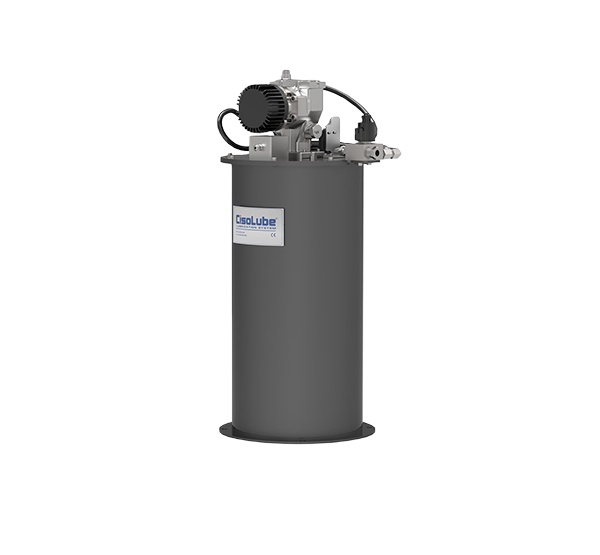

IV. Vantaggi della pompa elettrica per grasso Lubestar

1. Caratteristiche prestazionali chiave

Azionamento con motore DC brushless

Alta efficienza, uscita stabile, lunga durata

Opzioni multiple di capacità del serbatoio

Adatta a diversi modelli di perforatrici

Uscita di pressione stabile

Funzionamento affidabile in condizioni di forti vibrazioni

Grado di protezione IP65

Antipolvere e impermeabile per ambienti minerari

Progettazione strutturale per impieghi gravosi

Elevata durabilità e durata prolungata

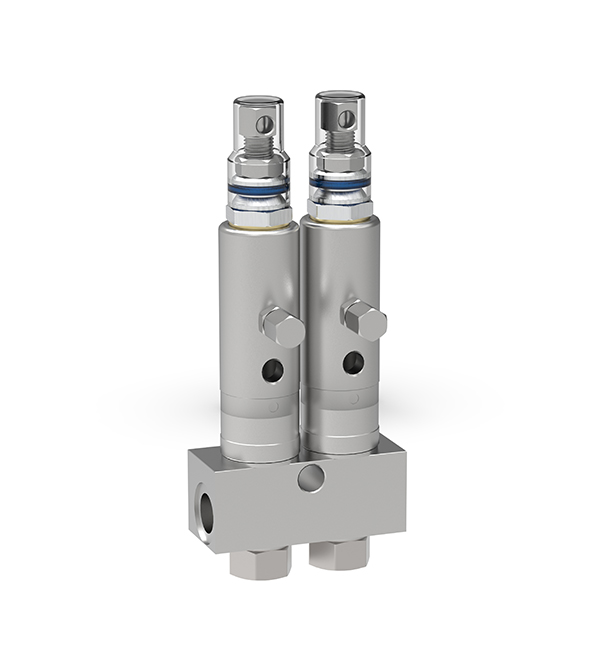

V. Distributore a linea singola VL-1

1. Vantaggi del prodotto

Uscita dosata indipendente per ogni punto di lubrificazione

Facile rilevamento dei guasti (capacità di monitoraggio delle ostruzioni)

Configurazione multipunto espandibile

Distribuzione del grasso stabile e affidabile

Il sistema è ideale per applicazioni di lubrificazione distribuita multipunto come le perforatrici rotative.

VI. Principio di funzionamento del sistema di lubrificazione automatica

Processo di funzionamento del sistema:

Il controller attiva la pompa di lubrificazione in base a un intervallo di tempo preimpostato

Il grasso viene erogato attraverso la linea principale

I distributori VL-1 distribuiscono il grasso in sequenza

Ogni punto di lubrificazione riceve una quantità dosata di grasso

Il sistema si arresta dopo aver completato un ciclo

Risultato:

Funzionamento senza presidio + lubrificazione automatica precisa

VII. Progettazione dell'architettura del sistema

1. Struttura tipica del sistema

Pompa di lubrificazione → Tubazione principale → Gruppo distributori VL-1 → Punti di lubrificazione

2. Raccomandazioni di progettazione

Utilizzare 1–3 gruppi di distributori a seconda del numero di punti di lubrificazione

Uscita di grasso regolabile per punto di lubrificazione

Ottimizzare il layout delle tubazioni per ridurre le perdite di carico

Layout di installazione adeguato per un facile accesso per la manutenzione

VIII. Linee guida per il funzionamento e la manutenzione

1. Selezione del grasso

Si consiglia grasso ad alta aderenza

Elevata resistenza all'acqua richiesta

Grado NLGI raccomandato 1 o 2

Adatto per applicazioni minerarie gravose

2. Lista di controllo per l'ispezione giornaliera

Verificare lo stato di funzionamento della pompa di lubrificazione

Ispezionare le tubazioni per perdite o danni

Verificare il funzionamento del distributore

Confermare l'uscita di grasso in tutti i punti di lubrificazione

3. Prevenzione dei problemi comuni

Prevenire l'ingresso di polvere; pulire regolarmente i connettori

Prevenire le ostruzioni; installare sistemi di filtrazione

Utilizzare grasso per basse temperature in ambienti freddi

Programma di manutenzione

1）Settimanale: controllo del funzionamento del sistema

2）Mensile: ispezione delle tubazioni e dei distributori

3）Trimestrale: rabbocco o sostituzione del grasso

IX. Vantaggi dei sistemi di lubrificazione automatica per perforatrici minerarie

1. Tasso di guasto delle apparecchiature ridotto

2. Durata prolungata dei componenti chiave

3. Costi di manutenzione e manodopera ridotti

4. Aumento del tempo di attività della macchina

5. Miglioramento dell'efficienza produttiva complessiva
