Come Selezionare l'Iniettore di Grasso Appropriato per Sistemi di Lubrificazione a Linea Singola

Introduzione

In un sistema di lubrificazione a linea singola, l'iniettore di grasso è un componente fondamentale che determina la precisione della lubrificazione, la durata dei cuscinetti e l'affidabilità del sistema.

Selezionare il giusto iniettore di grasso non riguarda solo la corrispondenza delle dimensioni delle filettature, ma richiede una valutazione completa dei seguenti fattori:

1、Requisiti di lubrificante per ogni punto di lubrificazione

2、Pressione di esercizio del sistema

3、Condizioni di temperatura ambiente

4、Carico sulla parte lubrificata

5、Distanza della tubazione dalla pompa all'iniettore di grasso

6、Scenari applicativi industriali

Questa guida spiegherà sistematicamente come selezionare correttamente un iniettore di grasso e fornirà un'analisi comparativa professionale dei modelli della serie CISOLUBE VL.

Cos'è un Iniettore di Grasso in un Sistema di Lubrificazione a Linea Singola?

In un sistema di lubrificazione a linea singola: la pompa di lubrificazione pressurizza la linea principale dell'olio; ogni iniettore di grasso eroga una quantità fissa di grasso in base alla cilindrata impostata; l'iniettore di grasso si ripristina automaticamente dopo che il sistema è depressurizzato, attendendo il ciclo successivo di lubrificazione. A differenza dei sistemi di lubrificazione progressiva, ogni iniettore di grasso in un sistema a linea singola funziona in modo indipendente, rendendo cruciale la selezione del modello.

Passo 1: Determinare la Cilindrata di Grasso Richiesta per Ogni Punto di Lubrificazione

Questo è il fattore più critico nella selezione.

I requisiti di lubrificante variano significativamente per i diversi componenti dell'attrezzatura:

Tipo di Applicazione Intervallo di Cilindrata Consigliato

Macchinari di precisione: 0.02 – 0.13 ml

Cuscinetti standard: 0.13 – 1.3 ml

Perni per carichi pesanti: 0.5 – 5 ml

Grandi attrezzature rotanti: 1 – 8 ml

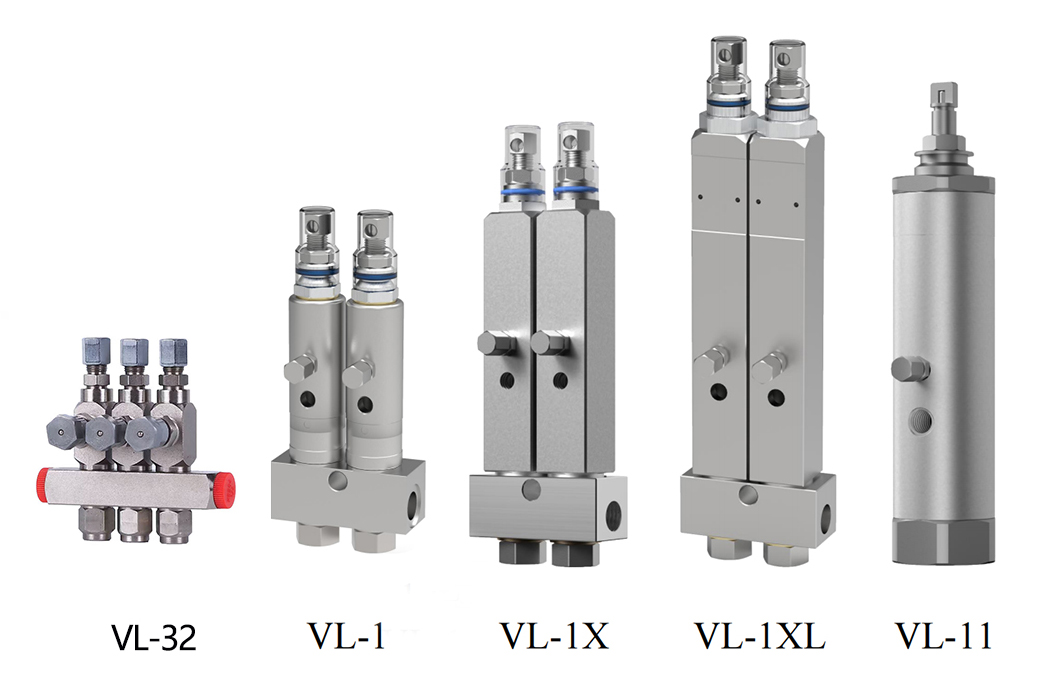

Modelli della Serie VL Consigliati:

1、Micro-lubrificazione → VL-32 Iniettore di Grasso

2、Applicazioni industriali standard → VL-1

3、Requisiti di lubrificazione moderati → VL-1X

4、Cuscinetti per carichi pesanti → VL-1XL

5、Lubrificazione a punto singolo di grandi dimensioni → VL-11

Passo 2: Confermare la Pressione di Esercizio del Sistema

I sistemi di lubrificazione a linea singola operano tipicamente a 100 – 300 bar.

Per sistemi con requisiti di alta pressione come condotte a lunga distanza o attrezzature minerarie: Consiglio: VL-1XL (massimo 414 bar)

Macchinari per l'edilizia standard: VL-1 / VL-1X

Sistemi di precisione a bassa pressione: VL-32

Una pressione nominale insufficiente nella selezione può provocare uno scarico incompleto del grasso.

Passo 3: Considerare la Temperatura Ambiente

La temperatura ambiente influisce sulla fluidità del grasso e sulla durata delle guarnizioni.

Modello Intervallo di Temperatura

VL-1: -26°C a +176°C

VL-11: -40°C a +93°C

VL-1X / VL-1XL: Max. 82°C

VL-32: Max. 93°C

Ambienti minerari freddi: si consiglia VL-11

Ambienti industriali ad alta temperatura: si consiglia VL-1

Passo 4: Valutare il Numero di Punti di Lubrificazione

Gli iniettori di grasso della serie VL sono disponibili in una varietà di forme di combinazione:

1 uscita

2 uscite

3 uscite

4 uscite5 uscite6 uscite

Sistemi centralizzati con più punti di lubrificazione: Selezionare combinazioni a più uscite di VL-1 / VL-1X / VL-32

Punto di lubrificazione unico di grandi dimensioni: Selezionare VL-11

Passo 5: Abbinare l'Applicazione Industriale

Diversi settori industriali hanno requisiti distinti per gli iniettori di grasso:

1、Attrezzature minerarie, alta pressione, grande cilindrata: VL-1XL / VL-11

2、Macchinari per l'edilizia, pressione media, cilindrata regolabile: VL-1 / VL-1X

3、Industria siderurgica e del cemento, ambiente ad alta temperatura, cuscinetti per carichi pesanti: VL-1 / VL-1XL

4、Automazione e macchine utensili, micro-lubrificazione di precisione: VL-32

Analisi Comparativa dei Modelli di Iniettori di Grasso della Serie VL

Errori Comuni di Selezione

1、Selezionare i modelli basandosi esclusivamente sulle dimensioni delle filettature

2、Ignorare la perdita di pressione nelle tubazioni lunghe

3、Utilizzare modelli a grande cilindrata per piccoli cuscinetti

4、Trascurare i limiti di temperatura ambiente

5、Mescolare cilindrate diverse senza eseguire calcoli di sistema

Perché Scegliere gli Iniettori di Grasso della Serie CISOLUBE VL?

1、Cilindrata regolabile con precisione, disponibile in acciaio al carbonio e acciaio inossidabile.

2、Capacità di alta pressione fino a 414 bar

3、Indicatore visivo di funzionamento

4、Struttura modulare combinata

5、Manutenzione e sostituzione facili

6、Adatto per grasso di Grado NLGI 0, 1 e 2

Applicabile a settori minerario, macchinari per l'edilizia, siderurgico, cementiero, eolico, petrolifero e del gas e altre industrie

CISOLUBE fornisce una soluzione completa per sistemi di lubrificazione a linea singola, includendo pompe di lubrificazione, iniettori di grasso, sistemi di controllo, tubazioni e raccordi. Queste soluzioni fanno parte di un sistema di lubrificazione centralizzata automatica, garantendo una lubrificazione efficiente e riducendo i requisiti di manutenzione.

Conclusione

Selezionare l'iniettore di grasso appropriato per un sistema di lubrificazione a linea singola richiede una considerazione completa di:

1、Cilindrata del grasso

2、Pressione

3、Ambiente

4、Tipo di applicazione

5、Numero di punti di lubrificazione

Una corretta selezione può estendere significativamente la durata dei cuscinetti, ridurre i tempi di fermo e migliorare l'affidabilità della lubrificazione.

Per soluzioni personalizzate di sistemi di lubrificazione, contattare il team tecnico e ingegneristico di CISOLUBE.
